Датчики-реле уровня (сигнализаторы уровня) СУС-РМ, РОС-101, РОС-102, далее сигнализаторы, предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-101-А, РОС-102-А - для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Сигнализаторы обеспечивают световую индикацию достижения заданных уровней.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха, °С:
- для преобразователей первичных -50...+60
- для преобразователей передающих -30...+50
Относительная влажность воздуха при температуре 35 °С, %95+3 (без конденсации влаги).
Атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800).
По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
Степень защиты от пыли и воды, обеспечиваемая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254.
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-101-А, РОС-102-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.
По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2.
Условное обозначение сигнализаторов, конструктивное исполнение чувствительного элемента преобразователей первичных, длина погружаемой части преобразователя первичного и параметры контролируемой среды указаны в таблице 1.
- Напряжение питания, В 220 +22/-33
- Частота, Гц 50±1
- Потребляемая от сети мощность, В А:
- одноканальным сигнализатором 5
- двухканальным сигнализатором 8 - Электрическая нагрузка на контакты реле:
- до 5 А переменного тока 50 Гц при 220 В;
- до 5 А постоянного тока до 24 В; - Длина линии связи между преобразователями первичным и передающим, м до 1000
- Масса, кг:
- преобразователя первичного в зависимости от исполнения от 0,7 до 9,0
- преобразователя передающего 1,0
Таблица 1
Условное обозначение сигнализатора |
Конструктивное | Длина погружаемой части чувствительного элемента L, м | Параметры контролируемой среды | |||||
Физическое состояние, электрические свойства | Температура, °С | Рабочее избыточное давление, Рраб, МПа | 0тносительная диэлектрическая проницаемость | Динамическая вязкость, Паю, не более | Размеры гранулы (куска) мм, не более | |||
СУС-РМ-011 Р0С-101-011 Р0С-102-111 | Стержневой неизолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100...+250 | 2,5 | 2...10 | 1,0 (для жидких сред) | 5 |
СУС-РМ-011И Р0С-101-011И Р0С-102-111И | Жидкая, сыпучая, неэлектропроводная | -40... +100 | ||||||
СУС-РМ-013 Р0С-101-013 Р0С-102-113 | Пластинчатый | 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100... +250 | 2,5 | 1,6...10 | 1,0 (для жидких сред) | - |
СУС-РМ-013И Р0С-101-013И Р0С-102-113И | -40... +100 | |||||||
СУС-РМ-015И Р0С-101-015И Р0С-102-115И | Стержневой неизолированный | 0,42 | Зерно, продукты его размола | -20... +100 | - | 2...10 | - | - |
СУС-РМ-021 Р0С-101-021 Р0С-102-121 | Стержневой изолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -100... +250 | 2,5 | - | 1,0 (для жидких сред) | 5 |
СУС-РМ-021И Р0С-101-021И Р0С-102-121И | -40... +100 | |||||||
СУС-РМ-061И Р0С-101-061И Р0С-102-161И | Цилиндрический неизолированный | 0,1; 0,25; 0,6; 1,0 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -100... +100 | 0,6... 6,4 | 1,4...4,0 | 1,0 (для жидких сред) | - |
СУС-РМ-062И Р0С-101-062И Р0С-102-162И | Цилиндрический изолированный | 0,1; 0,25 | Разделы сред: светлые нефтепродукты- вода | 0...+80 | 0,6 | - | 1,0 | - |
СУС-РМ-071 Р0С-101-071 Р0С-102-171 | Плоский | - | Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная | -30... +100 | - | 2,0...4,0 | - | 0,5 |
СУС-РМ-081И Р0С-101-081И Р0С-102-181И | Цилиндрический (трубчатый) неизолированный | 0,1; 0,25; 0,6; 0,8 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -80... +100 | 2,5 | 1,6...10 | 1,0...3,0 | - |
СУС-РМ-091 Р0С-101-091 Р0С-102-191 | Тросовый неизолированный | 1,0; 1,6; от 2 до 22м с интервалом 0,5 м | Жидкая, сыпучая, неэлектропроводная | -40... +100 | - | 1,6...10 | 1,0 (для жидких сред) | 5 |
СУС-РМ-093 Р0С-101-093 Р0С-102-193 | Тросовый изолированный | 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -40... +100 | - | - | То же | - |
Сигнализаторы состоят из одного или двух (в зависимости от заказа) преобразователей первичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР-1, ППР-2, при этом двухточечные сигнализаторы могут включать в комплект преобразователи первичные на среды с различными электрическими свойствами, например:СУС-РМ - 011/021.
Преобразователь первичный состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки.
Преобразователь передающий состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт заземления.
Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину
Детали преобразователей первичных сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.
Рис. 1. Габаритные установочные размеры преобразователя передающего (ППР)
1 - корпус
2 - элемент крепления
3 - модуль электронный
Разметка для крепления на щите
Примечание – Выполняются любые две пары отверстий с межцентровым расстоянием 52 или 80 мм
Рис. 2. Габаритные и установочные размеры первичных преобразователей
ПП-011; ПП-011И; ПП-111; ПП-111И
1- чувствительный элемент
2 - корпус
3 - гайка М6-6Н

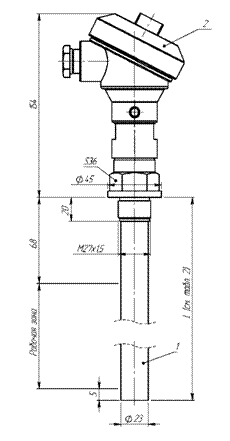

ПП-021; ПП-021И; ПП-121; ПП-121И
1 - чувствительный элемент
2 - корпус
ПП-013; ПП-013И; ПП-113; ПП-113И
1 - чувствительный элемент
2 - корпус
3 - преобразователь
4 - прокладка
ПП-015И
1 - чувствительный элемент
2 - корпус
ПП-061И; ПП-161И
1 - чувствительный элемент
2 - корпус
ПП-062И; ПП-162И
1 - чувствительный элемент
2 - корпус

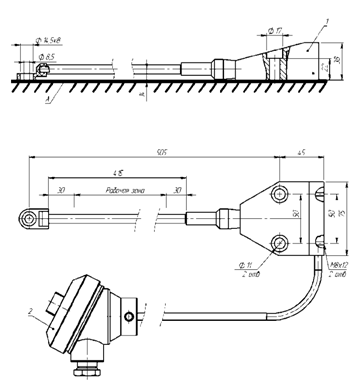

ПП-071; ПП-171
1 - чувствительный элемент
2 - корпус
ПП-081И; ПП-181И
1 - чувствительный элемент
2 - корпус
ПП-091; ПП-093; ПП-191; ПП-193
1 - чувствительный элемент
2 - корпус
3 - кольцо
Рис. 3. Схема подключения одноканального сигнализатора (невзрывозащищенное исполнение)
Рис. 4. Схема подключения одноканального сигнализатора (взрывозащищенное исполнение)
Рис. 5. Схема подключения двухканального сигнализатора (невзрывозащищенное исполнение)
Рис. 6. Схема подключения двухканального сигнализатора (взрывозащищенное исполнение)
Рис. 7. Схема подключения сигнализатора с ПП-015И.
