УЗС-М4 СИГНАЛИЗАТОРЫ УРОВНЯ УЛЬТРАЗВУКОВЫЕ

Сигнализаторы уровня ультразвуковые УЗС- М4, далее сигнализаторы, предназначены для контроля уровня жидких, в том числе взрыво­опасных некипящих сред, в одной, двух или четы­рех точках в технологических резервуарах, емко­стях, хранилищах различных производств, в том числе на объектах атомной энергетики (ОАЭ).
Ряд моделей позволяет контролировать уровень осажденных механических примесей (песок, глина и т. д.) в различных жидкостях (вода, различные углеводороды).
Сигнализаторы обеспечивают световую инди­кацию достижения жидкостью заданных уровней.
Сигнализаторы состоят из преобразователей первичных - акустических датчиков (далее АД) и преобразователя вто­ричного (далее ВП).
Сигнализаторы не являются средствами изме­рений.
По устойчивости к климатическим воздействи­ям сигнализаторы соответствуют исполнению УХЛ категории размещения 2, но для температур окружающего воздуха от минус 40 (предельное значение минус 50) до плюс 50 (предельное зна­чение плюс 60)°С при относительной влажности воздуха 95±3% при температуре плюс 35°С без конденсации влаги и атмосферном давлении 84­106,7 кПа по ГОСТ 15150.
По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р52931;
Степень защиты оболочек IP54 по ГОСТ 14254.
Сигнализаторы имеют исполнение:
- общепромышленное;
- взрывобезопасное;
- атомное.
Сигнализаторы взрывобезопасного исполнения имеют маркировку взрывозащиты «0ExiaIICT6» для АД и «[Exia]IIC» для ВП по ГОСТ Р51330.0 и ГОСТ P 51330.10
Сигнализаторы атомного исполнения (для ОАЭ) относятся к элементам нормальной экс­плуатации (УСНЭ) и управляющих систем безо­пасности (УСБ), классам безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-1-011-97. Категория сейс­мостойкости IIб по НП-031-01.
Принцип действия  АД основан на существен­ном различии акустического сопротивления для ультразвука у контролируемой жидкости и газа (воздуха) при заполнении ими зазора между передающим и приемным пьезопреобра- зователями в пьезодатчике ЧЭ. При малом значении акустического сопротивления (при заполнении зазора между пьезопреобразователями жидкостью) в усилителе, возникают ультразвуковые колебания. При заполнении зазора между пьезопреобразователями газом (воздухом) высокое значение акустического сопротивления не обеспечивает условий для возникновения ультразвуковых колебаний.

Условные обозначения сигнализаторов, АД и ВП; длины чувствительных элементов, параметры контролируемой жидкости указаны в таблице 1.

• Погрешность срабатывания сигнализаторов, мм, не более:
  - при вертикальной установке ±2,0;
  - при горизонтальной установке ±4,0.
• Параметры питания:
  - напряжение переменного тока, В, 220  +10/-15 %
  - частота переменного тока, Гц 50±5%
  - напряжение постоянного тока, В, 24±10%; 12±10%
• Потребляемая мощность на одну точку кон­троля, ВА, не более 1,2.

Вид выходного сигнала - реле «Сухие контакты». Допустимая нагрузка на контакты выходного реле приведена в таблице 2.
Габаритные размеры составных частей сигнализатора указаны на рис. 1, 2.

Таблица 1

Примечания.
1.Предельное избыточное давление Рраб при креплении АД на фланце ф 175 - до 6,4 МПа, на штуцере с резьбой 48x2 - до 16,0 МПа, с накидным фланцем – до 2,5 МПа
2.Сигнализаторы с уровнем контроля 6000 мм выпускаются только для контроля одного уровня.
3.Расстояния до минимальных линий срабатывания могут быть отличными от указанных в таблице, но не более 6000 мм для одноточечного ПП и не более 5000 мм - для двухточечного

Таблица 2

• Масса, кг, не более:
  - ВП 2
  - АД от 1,5 до 5,6.

Сигнализаторы обеспечивают контроль работоспособности АД, ВП и линии связи между АД и ВП в автоматическом режиме. Сигнализация об исправности осуществляется в виде светодиодной индикации.

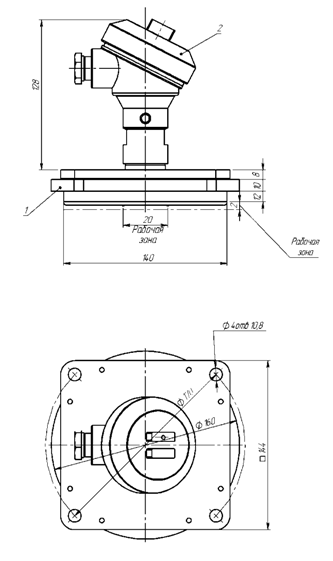

Рис. 1. Габаритные и установочные размеры вто­ричного преобразователя (ВП)

Разметка для крепления на щите

Примечание – Выполняются любые две пары отверстий с межцентровым расстоянием 52 или 80мм.

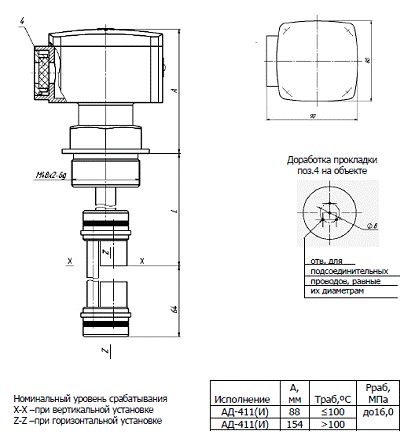

Рис. 2а. Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Штуцерное исполнение
L по табл.1

Рис. 2б. Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Фланцевое исполнение.
L по табл.1

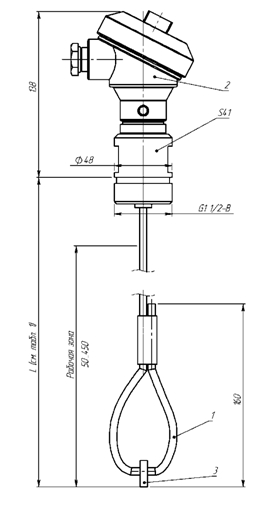

Рис. 2в. Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Исполнение с накидным фланцем.
L по табл.1

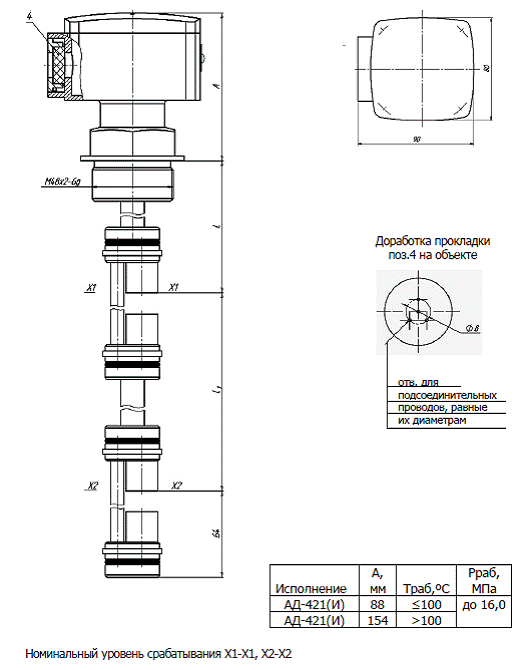

Рис. 2г. Габаритные и установочные размеры аку­стического датчика (АД). Для контроля двух уровней. Штуцерное исполнение. L и L1 по табл.1

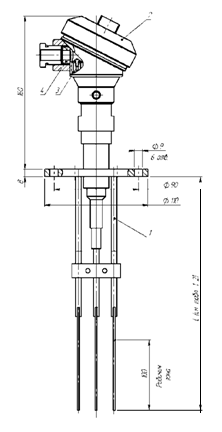

Рис. 2д. Габаритные и установочные размеры аку­стического датчика (АД). Для контроля двух  уровней. Фланцевое  исполнение. L и L1 по табл.1

Рис. 2е. Габаритные и установочные размеры аку­стического датчика (АД). Для контроля одного уровня. Исполнение с накидным фланцем. L и L1 по табл.1

Рис. 3а. Схемы подключения сигнализаторов уровня невзрывозащищенного исполнения.

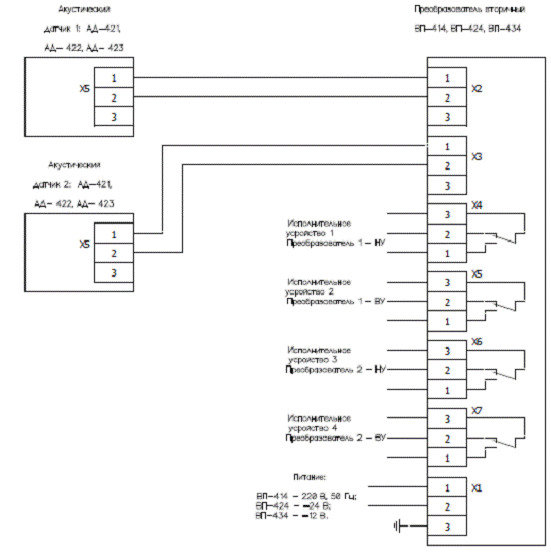

Рис. 3б. Контроль двух уровней двумя датчиками

Рис. 3в. Контроль четырех уровней двумя датчи­ками
