Сигнализаторы уровня СУС-100 предназначены для контроля уровня электропроводных и неэлектропроводных жидких, твердых (сыпучих) сред, зерна и продуктов его размола. Обеспечивают сигнализацию «наличия» или «отсутствия» контролируемой среды на установленном уровне.
Сигнализатор представляет собой моноблочную конструкцию и состоит из конструктивно совмещенных чувствительного элемента (ЧЭ) и преобразователя.
Климатическое исполнение УХЛ.2 по ГОСТ 15150.
Температура окружающего воздуха от минус 45 до плюс 60 0С.
Степень защиты корпуса IP54 по ГОСТ 14254.
По устойчивости к механическим нагрузкам сигнализатор соответствует группе N3 по ГОСТ Р52931.
- Порог срабатывания, мм, не более от 10 до 120 в зависимости от установки сигнализатора и свойств контролируемой среды.
- Дифференциал:
- при вертикальной установке ЧЭ, мм, не более 80
- при горизонтальной установке ЧЭ, не более диаметр ЧЭ - Напряжение питания постоянного или переменного (50 Гц) тока, В 24+20%
- Потребляемая мощность, В.А:
- СУС-100 Р 1
- СУС-100 Б 5 - Релейный выход (СУС-100Р) - нагрузка на контакты реле:
- переменный ток до 2,5 А, 250 В
мощность до 100 В. А
- постоянный ток 2,5 А, 30 В
мощность до 100 Вт - Бесконтактный выход (СУС-100Б)
- сопротивление нагрузки до 100 Ом
- ток нагрузки до 0,2 А.
Таблица 1
Условное обозначение сигнализатора |
Конструктивное | Длина погружаемой части чувствительного элемента L, м | Параметры контролируемой среды | |||||
Физическое состояние, электрические свойства | Температура, 0С | Рабочее избыточное давление, Рраб, МПа | Относительная диэлектрическая проницаемость | Динамическая вязкость, Паю, не более | Размеры гранулы (куска) мм, не более | |||
СУС-111 Р; Б | Стержневой неизолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная, электропроводная | -40...+150 | до 2,5 | 2...10 | 1,0 (для жидких сред) | 5 |
СУС-113 Р; Б | Пластинчатый | 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -40...+150 | до 2,5 | 1,6...10 | 1,0 (для жидких сред) | - |
СУС-161 Р; Б | Цилиндрический неизолированный | 0,1; 0,25; 0,6 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -45... +60 | 0,6...6,4 | 1,4...4,0 | 1,0 | - |
СУС-171 Р; Б | Плоский | - | Кусковая порошкообразная, сыпучая, электропроводная, неэлектропроводная | -30... +60 | - | - | - | 5 |
СУС-181 Р; Б | Цилиндрический (трубчатый) неизолированный | 0,1; 0,25; 0,6; 1,0 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -45...+150 | до 2,5 | 1,6...10 | 1,0...3,0 | - |
СУС-191 Р; Б | Тросовый неизолированный | 1,0; 1,6; от 2 до 22 с интервалом 0,5 м | Жидкая, сыпучая, неэлектропроводная | -40...+150 | - | 1,6...10 | 1,0 (для жидких сред) | 5 |
СУС-193 Р; Б | Тросовый изолированный | 1,0; 1,6; от 2 до 22 с интервалом 0,5 м | Жидкая, сыпучая, электропроводная | -40...+150 | - | - | 1,0 (для жидких сред) | - |
Рис. 1. Общий вид, габаритные и установочные размеры СУС-111Р(Б)
Рис. 2. Общий вид, габаритные и установочные размеры СУС-113Р(Б)
Рис. 3. Общий вид, габаритные и установочные размеры СУС 161Р(Б).
Размеры фланца указаны в зависимости от давления контролируемой среды
Рис. 4. Общий вид, габаритные и установочные размеры СУС-171Р(Б)
Рис. 5. Общий вид, габаритные и установочные размеры СУС-181Р(Б)
Примечания:
1) размер в скобках - исполнение для температуры контролируемой среды свыше 1000С;
2) детали для крепления в комплект поставки не входят.
Рис. 6. Общий вид, габаритные и установочные размеры СУС-191Р(Б), СУС-193Р(Б).

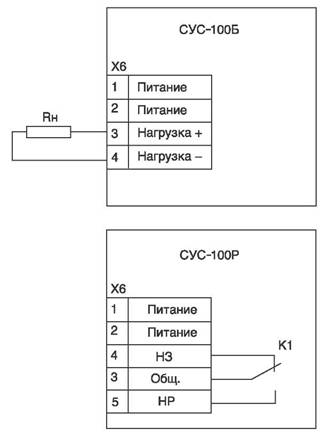

Рис. 7. Схема электрическая подключения
