Модуль аналогового ввода RIO-AI4 предназначен для приема и преобразования в цифровую форму активных и пассивных унифицированных сигналов (для питания пассивных датчиков предусмотрены 4 источника питания 21В/25мА).
| Параметры | Значение |
| Аналоговые входы | |
| Количество входов | 4 |
| Типы входных сигналов: | |
| Унифицированные сигналы | 0-5 мА (Rвх= 400Ом) 0-20 мА (Rвх=100 Ом) 4-20 мА (Rвх=100 Ом) |
| Напряжение | 0-10 В (Rвх=25 кОм) |
| Предел допускаемой погрешности измерения | 0,2% |
| Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды | < 0,2 % / 10 °С |
| Период измерения, не более | 0,1 сек |
| Количество приборов на одном сегменте | до 32 |
| Максимальная длина линии в пределах одного сегмента сети | до 1200 метров |
| Диапазон сетевых адресов | до 255 |
| Вид кабеля | Витая пара, экранированная витая пара |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Гальваническая развязка | интерфейс гальванически изолирован от входов и остальных цепей |
| Электрические данные | |
| Постоянного тока | от 12 до 36 В |
| Ток потребления по питанию 24 В, не более | 150 мА |
| Количество источников питания пассивных датчиков | 4 |
| Напряжение источника питания | 21 В ± 1 В |
| Ток нагрузки одного источника питания | 25 мА |
| Размер корпуса (ВхШхГ) | 117х23х129 мм |
| Монтажная глубина | 130 мм max |
| Крепление модуля | рельс DIN36x7,5 EN50022 |
| Положение при монтаже | любое |
| Степень защиты | IP20 |
| Масса, не более | 0,18 кг |
Область применения
Модуль аналогового ввода широко используется интеллектуальная система ввода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.
Функциональные возможности
Модуль RIO-AI4 обеспечивает:
- прием и преобразование в цифровую форму сигналов аналоговых датчиков;
- обработку сигналов (фильтрация, нормирование, масштабирование);
- выдачу по запросу верхнего уровня результатов обработки и диагностической информации о состоянии модуля, состоянии входных сигналов;
Модуль аналогового ввода может функционировать в режиме:
- работы с пользовательскими сетевыми настройками(сетевой адрес, скорость обмена и тайм-аут задается пользователем);
- конфигурации сетевых параметров(сетевой адрес прибора - 1, скорость обмена – 115200 бит/с).
Модуль RIO-AI4 может работать в двух режимах работы:
- рабочем(модуль работает согласно указанным при конфигурировании настройкам, а по истечении таймаута запроса на передней панели начинает мигать светодиод ERR);
- безопасном(модуль работает совместно с командой слежения за сетью, которая по истечении таймаута запроса засвечивает светодиод ERR, и он будет постоянно гореть).
Комплект поставки
- Модуль аналогового ввода RIO-AI4 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экземпляр на любое количество модулей при поставке в один адрес
- Разъем сигнальный 4конт. РС-4 - 4 шт
- Шинный разъем на DIN-рейку 5конт. РШД-5 - 1 шт

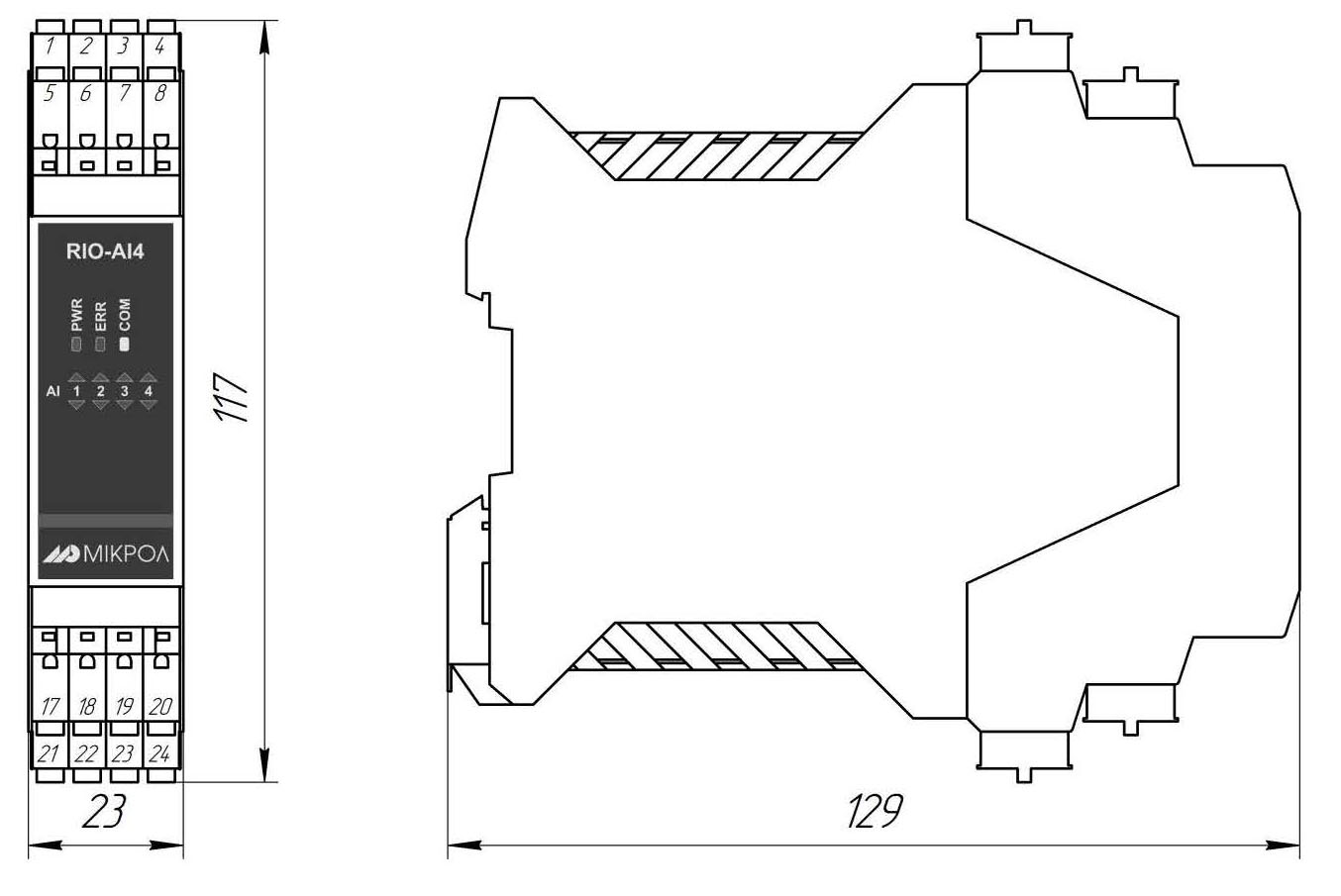

Рис.1 Габаритные размеры модуля
