Индикатор технологический микропроцессорный ИТМ-12 предназначен для измерения двух входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования, использования математических функций и отображения на двух встроенных четырехразрядных цифровых дисплеях.
| Параметры | Значения |
| Количество аналоговых входов | 2 |
Тип входного аналогового сигнала:
| 0-5мА (Rвх=400 Ом) 0(4)-20мА (Rвх=100 Ом) 0-10В (Rвх=25кОм) 0-75 мВ 0-200 мВ 0-2 В ТСП 50П, 100П, Pt50,Pt100, гр.21, ТСМ 50М,100М, гр.23 ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения | не более 0,1 сек |
| Основная приведенная погрешность измерения | ±0,2% |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 8 мм |
| Количество дискретных выходов | 8 |
Тип выхода:
| до 40В, 100мА до 220В, 8А до 600В, 50мА до 60В, 1АAC/1АDC |
| Корпус (ВхШхГ) | щитовой 48х96х162 мм DIN43700, IP30 |
| Монтажная глубина | 170 мм |
| Масса блока | 0,33 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 85 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
| Напряжение питания постоянного или переменного тока | (24±4)В |
| Ток потребления от сети 24В | не более 150 мА |
Область применения
Микропроцессорные индикаторы ИТМ-12 широко используются в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве
Конструктивные особенности
- Использование двух дискретных выходов: сигнализация, регулирование по 2-х или 3-х позиционному закону, блокировка и защита технологического оборудования;
- Наличие функциональных блоков с множеством математических функций:
- вычитание;
- суммирование;
- умножение;
- деление;
- интегрирование;
- производная;
- измерение влажности.
Условия эксплуатации
- Температура окружающей среды - от минус 40 °С до 70 °С
- Рекомендуемая температура - То же
- Климатическое исполнение - исполнение группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С
- Атмосферное давление - от 84 до 106,7 кПа
- Вибрация - исполнение 5 согласно ГОСТ 22261
- Помещение - закрытое, взрыво-, пожаробезопасное. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
- Положение при монтаже - Любое
- Степень защиты - IP30; клеммно-блочное соединение IP20 по ГОСТ 14254-96
- Вес, не более - < 330 г

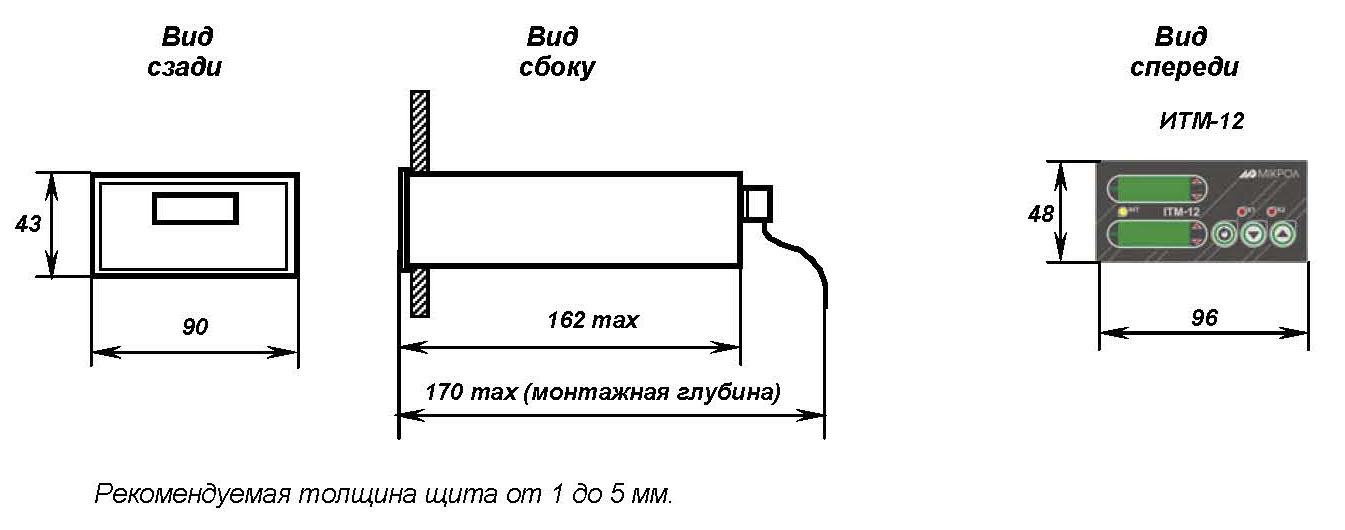

Рис.1 Габаритные размеры ИТМ-12
