Устройство релейной защиты РЗЛ-04 используется в распределительных сетях карьерных линий электропередач (воздушных и кабельных) напряжением 6-10 кВ с широким температурным диапазоном применения для контроля ЗНЗ в сетях с изолированной, или с резистивно-заземленнной нейтралями.
| Параметр | Значение |
| Количество контролируемых фаз максимальной токовой защиты (МТЗ) | 2 |
| Количество ступеней максимальной токовой защиты (МТЗ) | 3 |
| Независимая характеристика максимальной токовой защиты (МТЗ) | МТЗ-1, МТЗ-2, МТЗ-3 |
| Количество ступеней защиты от замыканий на землю (ЗНЗ) | 2 |
| Ненаправленная защита от замыканий на землю (ЗНЗ) | ЗНЗ-1 и ЗНЗ-2 |
| Количество ступеней автоматического повторного включения (АПВ) | 1 |
| Контроль положения выключателя автоматического повторного включения (АПВ) | да |
| Возможность внешней блокировки автоматического повторного включения (АПВ) | да |
| Логическая селективность (ЛЗШ) | да |
| Передача сигнала с дискретного входа (ДВ) на выходное реле (ВР) | да |
| Масса | не превышает 2,8 кг |
Модификации
- РЗЛ-04.501 - для кабельных и карьерных линий с направленной ЗНЗ.
- РЗЛ-04.601 - с встроенной схемой шунтирования-дешунтирования электромагнитов отключения выключателя.
Конструктивное исполнение
Устройство выполнено в прямоугольном металлическом корпусе и предназначено для «утопленного» монтажа в шкафах и релейных отсеках КРУ с задним присоединением проводов. Лицевая панель устройства имеет степень защиты IP 41 (по ГОСТ 14254–96), остальные части корпуса – IP 40, зажимы для подключения – IP 20.
На передней панели расположены:
- десятиразрядный светодиодный индикатор (СДИ);
- девять точечных светодиодов (ТСД);
- четырехкнопочная клавиатура;
- разъем USB для подключения устройства к ПЭВМ.

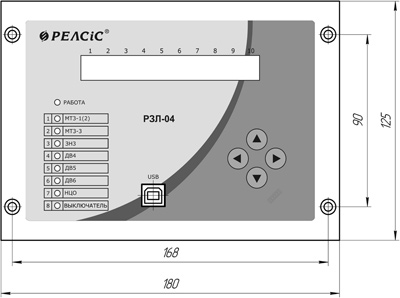

Рис.1. Вид устройства РЗЛ-04 спереди
На задней панели расположены:
- токов и напряжения;
- оперативного питания;
- выходных реле (ВР);
- дискретных входов (ДВ);
- порта RS-485 (вместе с терминальным резистором).

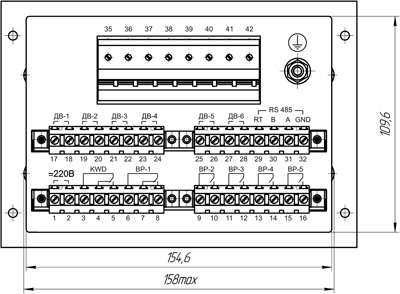

Рис.2. Вид устройства РЗЛ-04 сзади
На боковую сторону кожуха наносится фирменная этикетка с указанием типа устройства, напряжения его питания, заводского номера и даты выпуска.

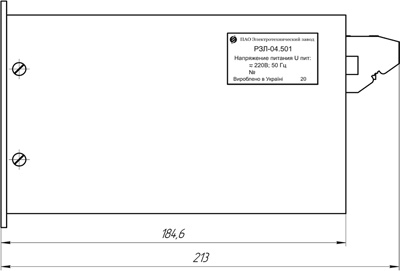

Рис.3. Вид устройства РЗЛ-04 сбоку
Эксплуатация
Устройство должно эксплуатироваться при следующих параметрах окружающей среды:
- диапазон рабочих температур – от минус 40 до + 55°С;
- относительная влажность окружающего воздуха – до 98% при 25°С;
- атмосферное давление – от 550 до 800 мм рт. ст.;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
