Устройство контроля напряжения УКН-01М2 предназначено для непрерывного автоматического контроля исправности цепей напряжения обмоток измерительных трансформаторов напряжений, собранных в разомкнутый треугольник.
| Параметр | Значение |
| Напряжение оперативного питания, В | ~220 |
| Допустимые пределы напряжения оперативного питания, В | 90 - 250 |
| Номинальное напряжение входного сигнала частотой 50 Гц, В | 100 |
| Диапазон измеряемых напряжений, В | 0,02–9,0 |
| Диапазон уставок по превышению входного напряжения переменного тока частотой 50 Гц, В | 0,3–9,0 |
| Диапазон уставок по понижению напряжения переменного тока частотой 150 Гц, В | 0,02–9,0 |
| Дискретность установки уставок по превышению или понижению входного напряжения срабатывания, В | 0,01 |
| Диапазон уставок времени срабатывания, с | 0,1 - 9,9 |
| Потребляемая мощность по цепи контроля при Uвх.=100 В, не более, ВА | 1,0 |
| Потребляемая мощность по цепи питания, ВА, не более | 7,0 |
| Коэффициент возврата после снижения измеряемого напряжения ниже уставки срабатывания | 0,9 – 0,95 |
| Механическая износостойкость | не менее 106циклов |
| Масса, кг | не более 0,6 |
Функциональность
Устройство УКН-01 обеспечивает реализацию следующих функций:
- измерение текущего действующего значения напряжения входного сигнала;
- выделение и измерение действующего значения составляющей частотой 150 Гц;
- индикацию действующего значения входного сигнала или его составляющей на частоте 150 Гц (по выбору);
- срабатывание с заданной выдержкой времени, при превышении входного напряжения заданной уставки;
- срабатывание с заданной выдержкой времени при понижении составляющей частоты 150 Гц входного напряжения ниже заданной уставки;
- фиксацию значения входного напряжения в момент срабатывания устройства.
Условия эксплуатации
Устройство изготовляется в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.
Устройство УКН-01 предназначено для эксплуатации в следующих условиях:
- температура окружающей среды - от минус 20 °С до плюс 55 °С;
- относительная влажность окружающего воздуха при температуре плюс 25 °С – не более 80 %;
- атмосферное давление - от 550 до 800 мм рт. ст.;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов;
- место установки должно быть защищено от попадания брызг, воды, масел и прямого воздействия солнечных лучей.
Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузкам:
- в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g;
- в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g;
- в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1g.

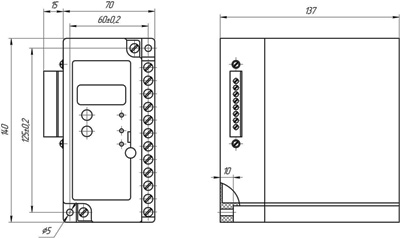

Рис.1. Габаритный чертеж устройства УКН-01
