Уровнемеры-регуляторы буйковые пневматические УРБ-П, УРБ-ПМ, далее уровнемеры, предназначены для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости (УРБ-П) или положении границы раздела двух несмешивающихся жидкостей (УРБ-ПМ), находящихся под вакуумметрическим, атмосферным или избыточным давлением.
Уровнемеры внесены в Государственный реестр средств измерений под № 8320/1. Уровнемеры относятся к изделиям ГСП.
Уровнемеры эксплуатируются в условиях, установленных для исполнения УХЛ категории 3.1 или ХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 50 до плюс 70 °С для исполнений УХЛ и ХЛ и от минус 10 до плюс 45 °С для исполнения Т.
В линии, подводящей к уровнемерам воздух питания, должны быть установлены фильтр и стабилизатор давления воздуха.
По устойчивости к механическим воздействиям уровнемеры соответствуют исполнению NX по ГОСТ Р52931.
Степень зашиты уровнемеров от воздействия пыли и воды IP54 по ГОСТ 14254.
Уровнемеры предназначены для контроля уровня сред, не содержащих компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.
При наличии таких компонентов уровнемеры должны размещаться в обогреваемых шкафах или необходимо использовать обогреватель уровнемеров ОУр.
Детали, контактирующие с контролируемой средой, в зависимости от ее агрессивности, изготовляются из стали 20 или стали 12Х18Н10Т (по отдельному заказу из сталей 06НХ28МДТ, 08Х17Н15М3Т), что позволяет обеспечить высокое качество и надежность при долговременной эксплуатации.
Таблица 1
Условное обозначение и | Предельные значения диапазона измерения | Параметры измеряемой жидкости | ||
Диапазон температур, |
Предельно допустимое | |||
УРБ-П1 | ст. 20 12Х18Н10Т | 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; | -50 +100 | 2,5; 4,0; 6,3; 10,0 |
УРБ-П2 | -200...-50 +100...+400 | |||
УРБ-ПМ1 | 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; | -50; +100 | 2,5; 4,0; | |
УРБ-ПМ2 | -200...-50 +100...+400 |
Типоразмеры уровнемеров, параметры буйков, предельные значения диапазона измерений и параметры измеряемой жидкости указаны в таблицах 3, 4.
Примечания.
1.Буйки уровнемеров изготавливаются неполированными. По требованию потребителя, (за дополнительную плату), буйки изготавливаются полированными для измерения уровня вязких сред.
2.Уровнемеры УРБ-П2 и УРБ-ПМ2 в диапазоне температур от минус 200 до минус 50 0С, и от плюс 100 до плюс 400 0С с теплоотводящим патрубком используются в качестве индикаторов уровня при давлении не более 4 МПа.
- Уровнемеры могут быть настроены:
- УРБ-П - на плотность измеряемой жидкости 0,5-2,5 г/см3;
- УРБ-ПМ - на разность плотностей 0,122-0,4 г/см3 - (при плотности нижней жидкости от 0,9 до 1,0 г/см3)
- Давление воздуха питания, кПа (кгс/смi) 140±14 (1,4±0,14)
- Расход воздуха питания в установившемся режиме при нормальных условиях :
- не более 5 л/мин.
- Предел изменения выходного сигнала при изменении уровня жидкости от нижнего до верхнего предела измерения, кПа (кгс/см2) 20-100 (0,2-1,0)
- Допускаемая основная погрешность, % ±0,5*; ±1,0; ±1,5
- Дальность передачи выходного сигнала по пневматической линии связи внутренним диаметром 6 мм, до 300 м
Гарантийный срок - 1,5 года со дня ввода уровнемеров-регуляторов в эксплуатацию
Средний срок службы - не менее 12 лет.
* Уровнемеры с допускаемой основной погрешностью ± 0,5 поставляются по согласованию с изготовителем.
Таблица 3
Условное обозначение уровнемера | Рис. | Предельное значение диапазона измерения или уровня границы раздела фаз, Н2, м | Диапазон температур измеряемой среды, 0 С | Размеры, мм |
Масса, | |
Н | Н1 | |||||
УРБ-П1 | 2а | 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 8,0; 10,0 | от -50 до +100 | 208 | 150 | 11 |
УРБ-ПМ1 | 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0 | |||||
УРБ-П2 | 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0 | от -200 до -50 | 656 | 590 | 16 | |
УРБ-ПМ2 | 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0 | |||||
УРБ-П2 | 26 | 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0 | от +100 до +400 | 16 | ||
УРБ-ПМ2 | 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0 |
Рекомендуемые размеры буйков
Таблица 4
УРБ-П1; УРБ-П2 | Длина буйка, Н2, м | 0,25 | 0,4 | 0,6 | 0,8 | 1,0 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 |
Диаметр буйка, D б, мм | 60 | 60 | 50 | 40 | 40 | 30 | 25 | 25 | 20 | 20 | 16 | 11 | 11 |
УРБ-ПМ1;УРБ-ПМ2 | Длина буйка, Н2, м | 0,6 | 0,8 | 1,0 | 1,6 | 2,0 | 2,5 | 3,0 | |
Диаметр буйка, D б мм |
Разность плотностей | 140 | 120 | 108 | 83 | 76 | 70 | 60 | |
Разность плотностей | 108 | 89 | 83 | 60 | 60 | 50 | 50 |
Примечания.
1.Диаметры буйков всех моделей преобразователей могут быть изменены изготовителем в зависимости от плотности или разности плотностей контролируемой жидкости.
2.Условное обозначение фланца указывается при заказе.
Принцип действия уровнемера основан на пневматической силовой компенсации изменения выталкивающей силы, действующей на буек, возникающего при изменении уровня контролируемой среды.
Уровнемеры не имеют дополнительной погрешности от измерения рабочего избыточного давления.
Рис. 2. Общий вид, габаритные, установочные и присоединительные размеры.
2а - с патрубком без теплоотводящих ребер;
2б - с патрубком с теплоотводящими ребрами
1 – фланец Dу (50 ? 150) Ру (4,0 ?10,0) уплотнительная поверхность «выступ», «впадина», «шип» по ГОСТ 12815-80.

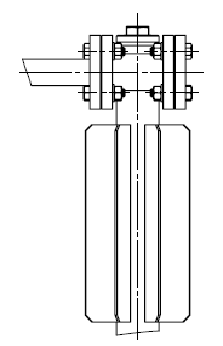

Рис. 3. Примеры установки уровнемера на объекте:
а - непосредственно на емкости;
б - на выносной камере;
в - с применением переходного фланца
