Твердомер 04421 предназначен для измерения твердости сухих форм и стержней формовачных и стержневых участков литейных цехов лабораторий формовачных материалов и исследовательских организаций.

Технические характеристики
Параметры	Значения
Диапазон показаний, ед. твердости	0-100
Диапазон измерений, ед. твердости	30-100
Форма индентора	клиновидный сегмент
Радиус сегмента индентора, мм	16±0,2
Угол клина сегмента индентора,град.	45˚±40’
Вылет индентора относительно опорной поверхности, мм	2,5±0,1
Срок службы твердомера, лет, не менее	6
Наработка на отказ, измерений	5*10³
Габаритные размеры твердомера, мм	45±3x28±3x70±3
Масса прибора, кг	0,2±0,05

Плотность формовочной смеси по твердомеру
Масса отливки, кг.	Высота от плоскости разъёма формы до литниковой воронки, мм	Плотность смеси, ед.
Масса отливки, кг.	Высота от плоскости разъёма формы до литниковой воронки, мм	Верхняя полуформа	Нижняя полуформа
100	500	75-80	80-85
100-100	1000	80-90	85-95
1000-5000	2000	85-90	90-95
Св.5000	2000	90-95	95-100

Исполнение

Твердомер 04421 состоит из корпуса, в котором находятся все детали прибора. Сверху корпуса устанавливается индикатор, фиксирующий показания. После индикатора установлена опорная поверхность втулки, которая приводится в соприкосновение с исследуемой поверхностью формы или стержня.

В процессе измерения индикатор перемещается относительно корпуса на величину, определяемую твердостью исследуемой поверхности. С помощью рычага перемещение индентора передается штоку индикатора в заданном соотношении (1:2.5).

В результате стрелка твердомера поворачивается. После снятия твердомера с исследуемой поверхности, пружина возвращает индентор в начальное положение, при этом твердомер фиксирует полученное значение твердости. Перемещение индентора на 2.5 мм, соответствует повороту стрелки на 360˚. Усилие внедрения индентора обеспечивает пружина. Сброс показаний производиться нажатием на кнопку сброса показаний на индикаторе. Перед началом измерения необходимо повернуть верхнее кольцо индикатора связанного со шкалой, чтобы совместить стрелку с нулевой отметкой шкалы.

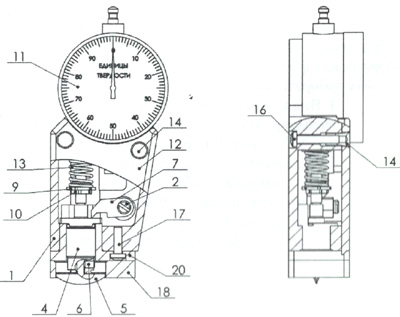

Рис.1 Схема конструкции твердомера 04421
