Реле времени РВ2 с задержкой включения предназначено для включения нагрузки в системах бытовой и промышленной автоматики (вентиляционных, отопительных, осветительных и т.п.) после отсчета заданного отрезка времени.
Основные особенности
- Не требует отдельного питания (питается от коммутируемой цепи).
- Компактная монолитная конструкция, высокая механическая прочность.
- Расширенный диапазон рабочих температур.
- Корпус из негорючих материалов.
- Герметичность, пыле-, влагозащищенность.
- Отсутствие механических контактов.
- Неограниченный коммутационный ресурс.
- Десятикратная плавная перестройка времени срабатывания.
- Наличие исполнения с фиксированной уставкой.
- Высокая стабильность времени срабатывания в диапазоне рабочих температур.
- Работает на постоянном и переменном токе.
- Широкий диапазон питающих напряжений.
- Не требует для крепления DIN-рейки.
| Диапазоны временных интервалов | Номер группы при заказе |
| 0,1 - 1 сек | 1 |
| 1 - 10 сек | 2 |
| 10 - 100 сек | 3 |
| 1 - 10 мин | 4 |
| 10 - 100 мин | 5 |
| 1 - 10 ч | 6 |
| Для реле с фиксированной уставкой, значения уставок устанавливается из ряда | 0,05 с; 0,1 с и далее с шагом 0,1 с до 3 с |
| 3 с, 4 с и далее с шагом 1 с до 180 с | |
| 3 мин., 4 мин. и далее с шагом 1 мин. до 180 мин. | |
| Коммутируемый ток | (5x10-3 – 0,75) А |
| Максимально допустимый коммутируемый импульсный ток (tимп = 16,6 мс) | 16 А |
| Предел допустимой основной погрешности выдержки уставок, не более | ±5% |
| Габаритные размеры | (35 x 26 11) мм |
| Вес, не более 15 г | |
| Диапазон рабочих температур | (-40 ... +70) °C |
| Температура хранения | (-60 ... +150) °C |
| Точность поддержания времени задержки в диапазоне рабочих температур, не хуже | ±5% |
| Монтаж: | крепление в клемме контактора |
| независимое крепление |
| Род тока | Исполнения по напряжению, В | |
| I | II | |
| Переменный | 20-110 | 100-275 |
| Постоянный | 24-150 | 110-350 |

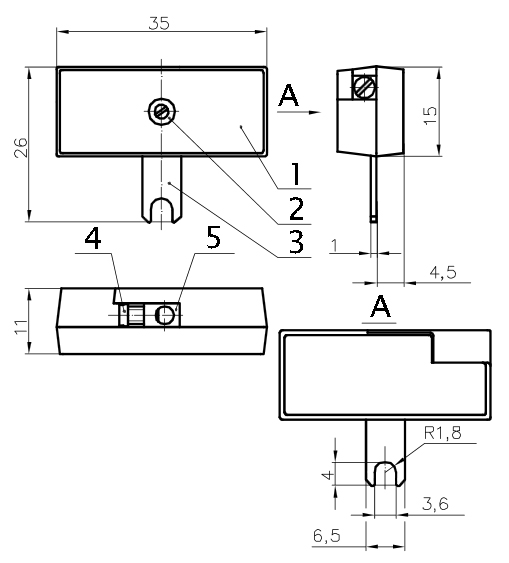

Габаритные и присоединительные размеры реле времени РВ-2
- Пластмассовый корпус.
- Регулятор уставки.
- Клемма - вывод А1 монтажная.
- Винт М3-7Н.
- Клемма - вывод А2 для крепления внешнего провода.

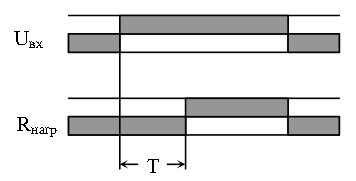

Временная диаграмма работы реле РВ2
Схема включения реле времени на активную нагрузку
Схема включения реле на индуктивную нагрузку (катушку пускателя и т.п.), где:
- C - конденсатор типа К73-17:
- 0,1 мкф., 250 В, для исполнения I;
- 0,1 мкф., 400 В, для исполнения II.
- R - резистор типа МЛТ-2, 100 Ом.
