Суточное реле СР21 предназначено для управления электроприборами и позволяет автоматически включать и выключать нагрузку в нужное время, с периодичностью в 24 часа.
Недельное реле СР22 позволяет автоматически включать и выключать нагрузку в нужное время, с учетом дня недели, с периодом повторения в 1 неделю.
Годовое реле СР23 предназначено для управления освещением. При этом реле позволяет осуществлять автоматическую коррекцию времени включения – выключения в соответствии со значениями, установленными производителем.
Автоматическая коррекция осуществляется ежедневно, в соответствии со значениями времени включения – выключения, записанными в память реле. Значения времени включения – выключения могут быть установлены:
- в соответствии со временем восхода и заката солнца для географической долготы и широты населенного пункта, в котором планируется использование данного реле;
- в соответствии с индивидуальным графиком заказчика.
Основные особенности:
- Цифровая индикация текущего времени.
- Индикация состояния выходов канала1 и канала2.
- Высокая стабильность хода.
- Запас хода встроенных энергонезависимых часов реального времени 5 лет.
- Энергонезависимая память программ.
- Исполнительное реле с гальванически изолированными контактами по каждому из каналов.
- Крепление на DIN-рейку
- Реле позволяет программировать включение-выключение нагрузки независимо по двум каналам:
- СР21 - в течение суток;
- СР22 - в течение недели;
- СР23 – в течение года.
- Задание уставок независимо по каждому каналу.
| Количество уставок по каждому каналу: | реле СР-21 | до 20 в сутки |
| реле СР-22 | до 140 в неделю | |
| реле СР-23 | 1 на включение-выключение | |
| Каждая уставка состоит из 2-х значений: | включение нагрузки; | |
| выключение нагрузки. | ||
| Диапазон задания уставок | 00 ч. 00 мин - 23 ч. 59 мин. | |
| Дискретность задания уставок | 1 мин. | |
| Погрешность хода реле при Т = 25°C, не более | ± 6 мин/год. | |
| Периодичность замены батареи СR2032, питающей встроенные часы реального времени | 5 лет | |
| Индикация текущего времени с помощью 4-разрядного цифрового индикатора, показывающего часы и минуты | ||
| Индикация наличия сигналов по каждому каналу: | красный светодиод-нагрузка отключена | |
| зеленый светодиод- нагрузка включена | ||
| Для установки текущего времени и задания уставок на передней панели имеются две многофункциональные кнопки | ||
| Диапазон напряжений питания: | переменное | 85 - 265 В |
| постоянное | 110 - 350 В | |
| Потребляемая мощность | не более 4 Вт | |
| Количество выходных контактов по каждому каналу | одна переключающая группа | |
| Механический коммутационный ресурс выходных контактов | 107 | |
| Коммутационный ресурс для нагрузки 8А, 250V АС, cosφ > 0.95 | 105 | |
| Коммутационный ресурс для нагрузки 2А, 250V АС, cosφ > 0.5 | 105 | |
| Максимальное коммутируемое напряжение переменного тока, В | 250 | |
| Диапазон рабочих температур | (-25 ... +55)°C | |
| Температура хранения | (-40 ... +70)°C | |
| Климатическое исполнение | УХЛ | |
| Габаритные размеры | 90х70х66 мм | |
| Степень защиты в соответствии с EN 60529/IEC 529: | реле | IP40 |
| клеммника | IP00 | |
| Монтаж на DIN-рейку | ||
| Подключение подводящих проводов с помощью клеммников | ||
Примечание
Дополнительная погрешность хода реле в зависимости от температуры окружающей среды определяется по формуле ΔТ [мин/год] = 0,0184 × (T-25)2, где Т – температура окружающей среды в °C.
Назначение выводов

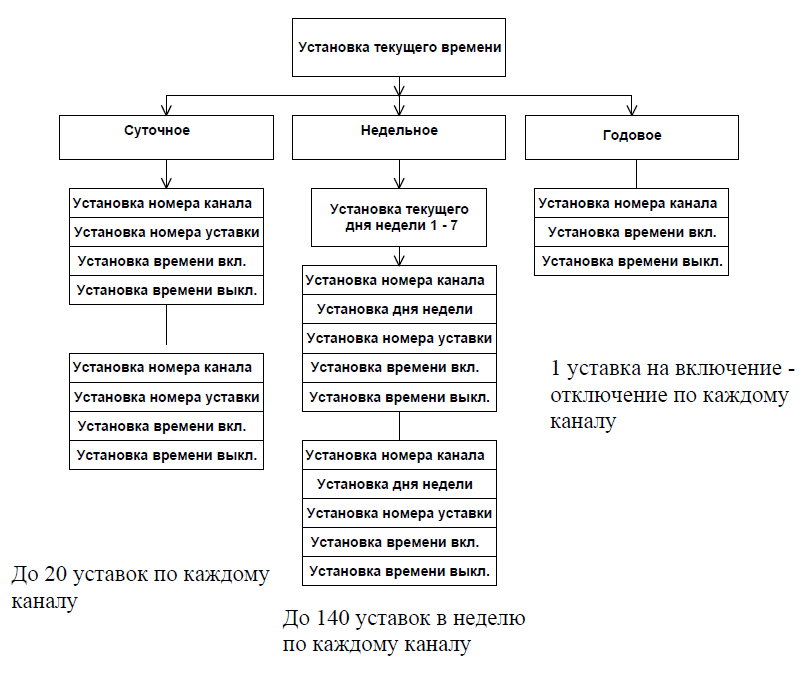

Схема программирования реле
