Регулятор перепада давлений РПД-3/120-1 предназначен для поддержания заданного перепада (разности давлений) масла над газом.
| Параметры | Значения |
| Рабочая среда для модификации РПД-3/120-1 | масло турбинное марки Тд-22с ТУ 38.101821-83 с чистотой не ниже 10 класса чистоты жидкости по ГОСТ 17216-71, температура от +30 до +60°С; |
| Давление воздуха или газа | 12 МПа (120 кгс/см2) |
| Условная пропускная способность (расход) при давлении масла | не более 0,5 МПа (5,0 кгс/см2): (250±10) л/мин |
| Статическая неравномерность (зона пропорциональности) не более: | 0,035 МПа (0,350 кгс/см2) при расходе масла от 10 до 140 л/мин; |
| Диапазон регулировки давления масла при его расходе (250±10) л/мин | от 0,5 до 1,5 МПа (от 5,0 до 15,0 кгс/см2) |
| Вид регулировки диапазона давления масла | ручной |
| Пределы настройки (уставки) разности давлений масла и газа | верхний – 0, 3 МПа (3,0 кгс/см2); |
| Время срабатывания | не более 0,5 с |
Масса, не более:
| 20 кг 27,5 кг без масла и 28,0 кг с маслом |
Эксплуатация
Оптимальными условиями для использования регулятора перепада давлений РПД-3-120-1 являются:
- температура от +1 до +60°С,
- относительная влажность 98% при температуре 35°С.
Конструктивное исполнение
Конструкция регуляторов РПД-3/120-1 состоит из стакана и корпуса, между которыми располагается мембрана, являющаяся чувствительным элементом.
В стакане имеются два штуцера, посредством которых осуществляется подвод и отвод масла. Для уплотнения соединительных участков используются резиновые кольца.
В корпусе имеется втулка, внутри которой размещен золотник. С помощью винта золотник подсоединен к жесткой центральной части мембраны.
Также в корпусе располагается регулировочный дроссельный элемент. С его помощью устанавливается требуемое давление масла при отсутствии давления газа. Положение дросселя определяется по риске, нанесенной на его торцевую часть.
Требуемый перепад давлений устанавливается регулировочным винтом, оснащенным пружинным элементом. Этот винт находится внутри стакана. Монтаж регулятора производится посредством резьбовых отверстий типоразмера М8 (4шт.).

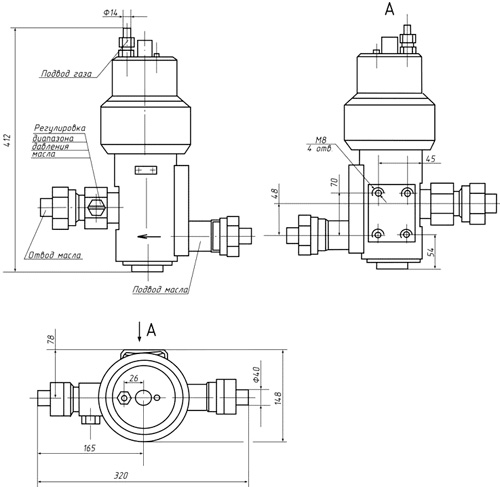

Рис.1. Схема регулятора РПД-3-120-1
Комплект поставки
- Регулятор перепада давлений РПД-3/120-1 - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
