Прибор измерительный и регулирующий прецизионный РТЭ-4.1Р предназначен для измерения и регулирования температуры в различных технологических процессах.
| Наименование | Значения |
| Предел допускаемой приведенной погрешности измерения температуры,% | 0.05 |
| Количество каналов регулирования | 1 |
| Диапазон изменения сигнала на аналоговом выходе, мА | 0 – 20 (4 – 20) |
| Максимальное напряжение постоянного тока по выходам Y1-Y6, В | 30 |
| Максимальный ток, А | 0.1 |
| Напряжение питания,В | 220(+10 - 15%) |
| Потребляемая мощность,ВА | 5 |
| Габаритные размеры,мм | 48х96х140 |
| Масса, кг | 1 |
Эксплуатация
Прибор предназначен для эксплуатации в районах с умеренным и холодным климатом в помещениях с искусственно регулируемыми климатическими условиями и в районах с влажным и сухим тропическим климатом. Рабочая температура воздуха при эксплуатации от плюс 5 до плюс 55 °С. Верхнее значение относительной влажности 80% при 35°С и более низких температурах без конденсации влаги. Атмосферное давление от 84,0 до 106,7 кПА (630-800 мм. pт. ст.).
По устойчивости к механическим воздействиям прибор предназначен для эксплуатации в условиях воздействия вибрации частотой от 5 до 35 Гц с амплитудой не более 0,35 мм.
| Обозначение | Наименование | Кол-во,шт. |
| РКСА 421425.004 | Прибор РТЭ-4.1Р | 1 |
| РКСА 421425.004 РЭ | Руководство по эксплуатации | 1 |
| РКСА 421425.004 ПС | Паспорт | 1 |
| DA1 | Датчик температуры холодного спая | 1 |
| Кронштейн крепежный | 2 | |
| Коробка холодных спаев | 1* |
Исполнение
Прибор РТЭ-4.1Р состоит из входного устройства аналоговых сигналов (AIN), входного устройство дискретных сигналов (DIN), выходного устройства дискретных сигналов (DOUT), выходного устройства аналоговых сигналов (AOUT), выходного устройства интерфейса (RS 485); микропроцессора (CP);, устройства индикации и управления (IND), устройства энергонезависимой памяти (EEPROM), устройства питания (Р).
Входные сигналы после преобразования подаются на вход 24-х разрядного многоканального программируемого АЦП. Преобразованный сигнал поступает на вход процессора. Процессор вычисляет температуру термоэлектрического преобразователя с учетом температуры холодного спая, производит расчеты в соответствии с алгоритмом управления и выдает сигналы управления на выходные устройства.

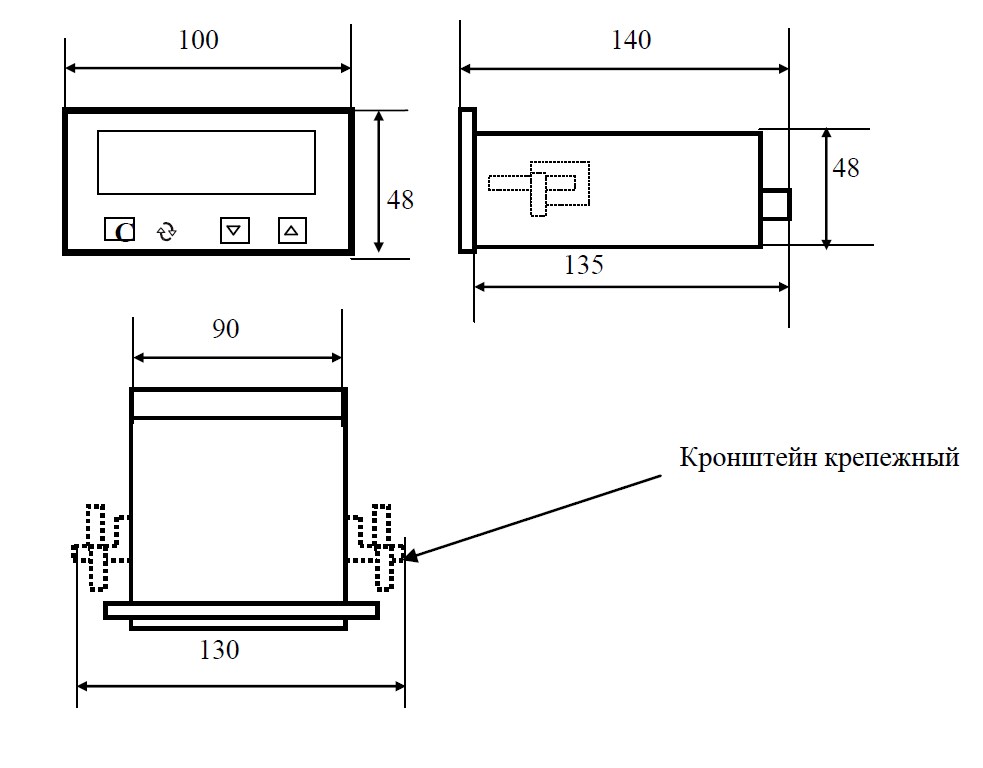

Рис.1. Чертеж прибора РТЭ-4.1Р
