Модуль гальванической развязки WAD-A-MAX предназначается для гальванической развязки и пропорционального преобразования сигнала постоянного напряжения в нормированный выходной сигнал напряжения.

Технические характеристики

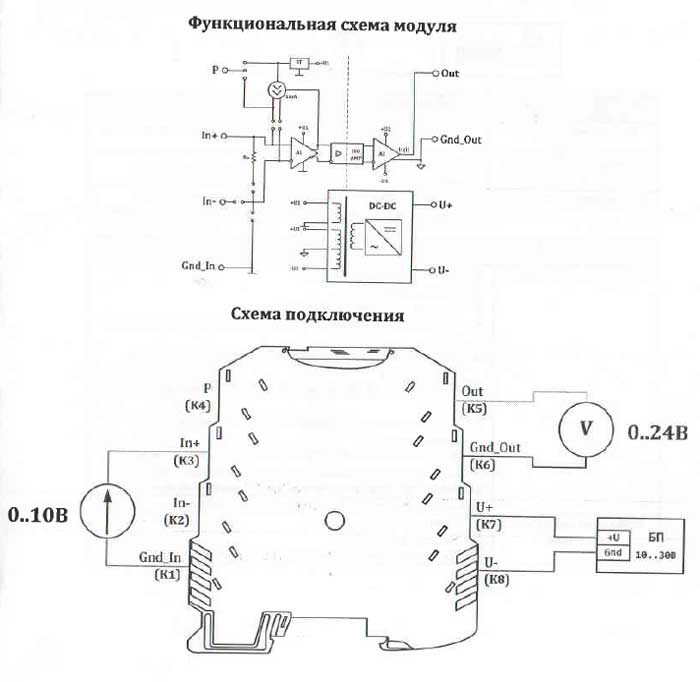

Схема подключения датчика	двухпроводная
Номинальный входной диапазон	0 - 10 В
Входное сопротивление	49 кОм
Номинальный выходной диапазон	0 - 24 В
Основная приведенная к диапазону преобразования погрешность	+/- 0,07%
Погрешность нелинейности	+/- 0,05%
Время установления выходного напряжения от 10% до 90 %	300 мс
Время установления до точности не хуже 0,1%	не более 3 с
Подавление помехи нормального вида 50/60 Гц	не менее 40 дБ
Подавление синфазной входной помещи	не менее 74 дБ
Подавление помехи общего вида 50/60 Гц	не менее 105 дБ
Подавление изменения напряжения питания	не менее 140 дБ
Уровень шумов и помех на выходе канала в полосе 0 - 20 кГц	не более 90 дБ
Дополнительная погрешность в рабочем диапазоне температур	+/- 0,01 %
Минимально допустимое сопротивление нагрузки	2 кОм
Выходное сопротивление	не более 0,1 Ом
Защита входа от короткого замыкания на общий от подачи внешнего напряжения	до +/- 60 В
Защита входа от перенапряжения	долговременная +/- 10 В, +/- 60 В (50 мс)
Защита входа питания от другой полярности и превышения напряжения	до +/- 60 В
Напряжение гальванической изоляции	1500 В
Напряжение питания	от 10 до 30 В (рекомендуемое 24 В)
Потребляемая мощность	не более 1,7 Вт
Время выхода на режим	не более 5 мин
Масса	65 г
Габариты	102,5х93,1х7,2 мм
Средний срок службы	10 лет
Крепление	DIN-рейка
