Механизм исполнительный пневматический МИП-ПТ с пневматическим входным сигналом и тормозом предназначен для перемещения регулирующих и запорно-регулирующих органов в системах автоматического и дистанционного управления.
| Параметры | Значения |
| Условный ход (типоразмер), мм | Сжатый воздух |
Условный ход (типоразмер), мм | 100*,200,320,400* |
Давление питания:
| 1,0 МПа 0,4 МПа |
| Входной сигнал | от 0,02 до 0,1 МПа |
| Величина расхода воздуха при неподвижном штоке | 1,2 м3/ч (при давлении питания 0,6 МПа) |
| Скорость перемещения штока при отсутствии нагрузки | 0,08м/с (при давлении питания 0,6 МПа) |
Максимальные усилия, развиваемые при давлении 1 МПа:
| 12,3 кН ; 20,1 кН* 10,3 кН ; 16,7 кН |
| Усилие торможения штока при отсутствии давления питания | 1,6 кН |
| Масса механизма, кг | от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока) |
Комплект поставки
- Механизм исполнительный пневматический МИП-ПТ - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.

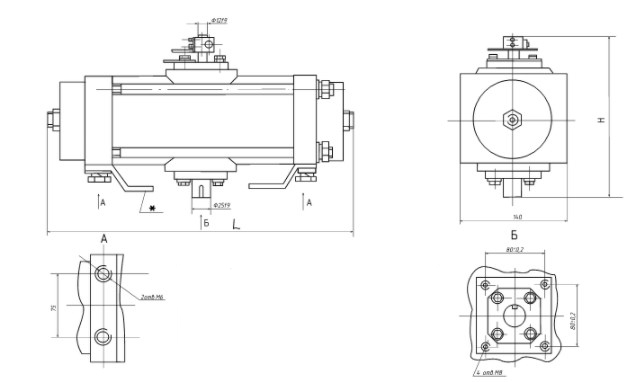

Рис.1. Чертеж механизма МИП-ПТ
| Модификация | L | H410 |
| МИП-1-1 | 410 | 240 |
| МИП-1-5 | 330 | 254 |
| МИП-1-9 | 410 | 240 |
| МИП-1-14 | 330 | 254 |
Эксплуатация
Оптимальными условиями для использования механизма исполнительного МИП-ПТ являются:
- температура от -30 до +50°С,
- относительная влажность 95% при температуре 35°С (исполнение С4 по ГОСТ 12997-84);
