Магазин сопротивления Р4834 предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.

Технические характеристики
Наименование параметра	Значение параметра
Класс точности, с/d	0,02/2,5•10-7
Номинальное значение сопротивления одной ступени, Ом:
старшей декады	105
младшей декады	10-2
Число декад	8
Номинальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:
10-2 и 105 Ом	0,003
10-1 и 104 Ом	0,03
от 1 до 103 Ом	0,3
Максимальная мощность рассеивания наодну ступень, Вт, при ее номинальном сопротивлении:
10-2 и 105 Ом	0,005
10-1 и 104 Ом	0,05
от 1 до 103 Ом	0,5
Верхний предел частотного диапазона, кГц	50
Габаритные размеры, мм	310х212х175
Масса, кг	5

Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности
Номинальное значение включенного сопротивления, Ом	Постоянная времени, ,с
От 1 до 10 вкл.	2•10-7
свыше 10 до 103	1•10-7
свыше 103 до 104	5•10-7
свыше 104 до 105	1•10-6
свыше 105 до 106	1•10-5

Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью магазина в рабочих условиях применения не менее 5•1010 Ом.

Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью магазина выдерживает в течении 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратическое значение которого равно 2 кВ.

Верхний предел частотного диапазона
Множитель декады	Верхний предел частотного диапазона, кГц
«х 1 Ом» «х 10 Ом», «х 102 Ом» «х 103 Ом» «х 104 Ом» «х 105 Ом»	25 50 10 5 1

Устройство и принцип работы

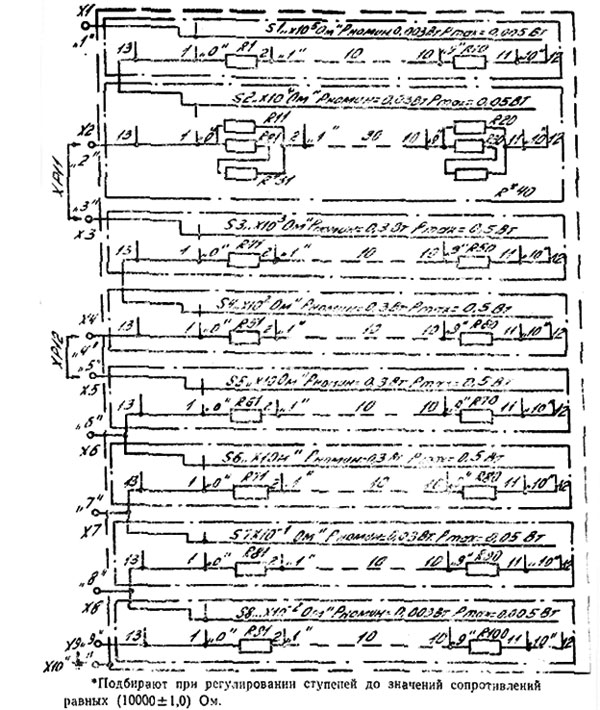

Измерительный мост Р4834 представляет собой настольный прибор с горизонтальной лицевой панелью, на которую нанесены обозначения декад, зажимов. Каждая декада, имеющая 10 одинаковых по номинальному значению сопротивлений, смонтирована на общей лицевой панели и включается посредством декадных переключателей, против лимбов которых нанесены множители декад.

Декады "х10-2 Ом", "х10-1 Ом", "х1 Ом" состоят из десяти бескаркасных ленточных бифилярных резисторов. Декада "х10 Ом" состоит из бифилярно намотанных на каркас резисторов из ленты и проволоки соответственно. Декады "х102 Ом" и "х103 Ом" состоят из секционированных проволочных резисторов специальной намотки.

Наличие девяти зажимов для подключения магазина в схему позволяет более полно использовать возможности магазина, отключать неиспользуемые старшие декады (зажимы "1" - "2" и "3" - "4") и включать по кратчайшей схеме младшие декады (зажимы "5" - "9"), что обеспечивает минимальную начальную индуктивность при наборе сопротивлений с номинальным значением до 100 Ом.

Принцип действия Р4834 заключается в последовательном соединения требуемого количества равнономинальных резисторов в каждой декаде и последовательном соединении декад. Корпус магазина пластмассовый, внутри имеется металлический экран, электрически соединенный с металлической панелью магазина и с зажимом "земля" на ней.
