Командоконтроллер ATOS предназначен для управления твердотопливным котлом центрального отопления. Он управляет работой надувного вентилятора и циркуляционного насоса. Корпус микропроцессорного регулятора температуры Атос предназначен для крепления на стену или непосредственно на котел.
| Параметры | Значения |
| Напряжение | 230V/50Hz |
| Нагрузка | Насос 130Вт |
| Вентилятор 130Вт | |
| Диапазон измерений температуры | 5-90оC |
| Точность изменений | +/-1оC |
| Диапазон установления температуры | 35-80оC |
| Функция АНТИ СТОП насоса | Каждый седьмой день на 10 секунд |
| Функция АНТИ МОРОЗ | Ниже 5оC |
| Состояние тревога | ниже 5оC и выше 90оC |
| Работа с комнатным термостатом | |
| Диапазон температуры для выключения блока управления | 25-50оC |
| Полная регулировка продувов | |
| Регулировка мощности вентилятора | 30-100% |
| Температура включения насоса | 35-70оC |
| Диапазон регуляции мощности во время продувов | 30-100% |
| Гистерез | 0-5оC |
| Диапазон температуры для регуляции уменьшения оборотов вентилятора | 0-10оC или отключение уменьшения |
| Плавный старт работы вентилятора | |

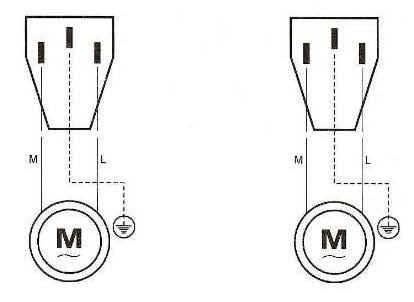

Рис.1. Подключение для блоков управления в варианте с кабелями и вилками
Функции и назначение автоматики АТОС
Блок управления котлом с помощью контроллера команд Atos выполняет следующие задачи:
- управление дроссельной заслонкой вентилятора;
- "Анти-СТОП" помпы ЦО;
- "Анти-Мороз";
- выход на комнатный термостат (опция);
- звуковые сигналы/сигнализация (отсутствия топлива, превышение высокой температуры 90 oС, поврежденный датчик);
- сопутствующий звук нажатия клавиш;
- раздельная регулировка оборотов вентилятора в режимах работы и поддержки;
- плавная регулировка оборотов вентилятора в промежутке 30-100%;
- полностью регулируемая настройка режима поддержки;
- регулируемая температура при которой начнет замедлятся вентилятор (функция полезна в больших котлах или в случае с низкокачественным/низкокалорийным топливом);
- регулируемая температура режима тушения;
- регулируемая температура работы насоса ЦО;
- регулируемая настройка гистерезиса (эта функция указывает на сколько градусов упадет температура ниже заданной);
- светодиоды указывающие работу насоса и вентилятора, операции по надзору достижения заданной температуры, сигнализации и пожаротушения в котле;
- простое меню;
- "СТОП" - функция остановки вентилятора (например для добавления топлива в котел);
- возможность сброса параметров настроек к "заводским";
- возможность отключения сигнализации.
Правила работы с блоком управления
Автоматика Atos работает в 5 режимах:
- Растопка - после загрузки топлива в котел, устанавливаем желаемою температуру, которою котел будет достигать. Начинается растопка котла. Вентилятор будет работать до того как температура воды достигнет той, которая была установлена в блоке управления.
- Регулировка - в режиме регулировки блок управления должен стабильно поддерживать температуру воды в котле.
- Контроль - в этот режим блок управления переходит, когда температура выше, чем установлена.
- Тревога - у блока управления “АТОС” есть звуковой сигнал который информирует что в котле закончилось топливо, достижение температуры 90оC, снижение температуры ниже 5оC, повреждения датчика.
- Погашение - когда в котле закончится топливо блок управления переходит в режим тушения. Включится звуковой сигнал и заморгает диод «растопка».
Общие правила безопасности работы с регулятором температуры:
- Датчик температуры монтировать сухим т.е. без масла, воды и т.д.!!
- Блок управления монтировать там где температура окружающей среды не более 50оC
- Монтаж и запуск блока управления лучше заверить квалифицированному мастеру.
Программирование контроллера
Чтобы запрограммировать микропроцессорный регулятор АТОС нужно: нажать кнопку «MENU» и подержать 3 секунды. На экране покажется первый параметр. Нажимая кнопки “+”/ “-“ можно выбрать какой конкретно параметр будем изменен. После выбора параметра нужно еще раз нажать кнопку “MENU”. Покажется величина установленного (заводом) параметра. Последовательно нажимая кнопки “+” или “-“ уменьшаем или увеличиваем величину параметра. Повторное нажатие “MENU” утвердит и сохранит изменения. Блок управления выйдет из режима MENU если через 3 секунды не будем нажимать никаких кнопок.
Всегда можно восстановить заводские установки. Для этого нужно параметр «UF» установить число 1 и подтвердить нажатием кнопки “MENU”.
Гарантия
Гарантия на контроллер - 12 месяцев со дня продажи.
Производитель не берет ответственности за повреждения, которые произошли неправильным обращением, пользованием, монтажом, транспортом или самовольным ремонтом блока управления.
Гарантия пропадает если повреждение блока произошло наружным механическим действием. Гарантия пропадает если пользователем будет нарушена пломба.
