Комбинированный индикатор направления мощности ИЦ409И применяется:
- в режиме измерения мощности:
- измерение активной и реактивной мощности в одно или трехфазных сетях переменного тока.
- выдача сигналов управления в зависимости от величины и направления потока мощности.
- в режиме измерения тока и напряжения:
- измерение и индикация токов и напряжений в одно или трехфазных сетях переменного тока.
- выдача сигналов управления в зависимости от величины токов и напряжений.
Основные особенности
- Режимы работы: измерение мощности, измерение напряжений, измерение токов.
- Возможность работы с заземленной или изолированной нейтралью (схема «звезда» или «треугольник»).
- Индикация, с указанием направления, активной и реактивной мощности, токов или напряжений фаз с помощью цифровых индикаторов.
- Отдельный вход питания от сети постоянного или переменного тока.
- Программирование параметров измерительных трансформаторов тока.
- Исполнение с интерфейсом RS485.
- Выдача двух сигналов управления в зависимости от величины и направления потока мощности или величины напряжения или тока фаз.
- Сигналы управления в виде переключающих контактов реле, ШИМ сигнал для управления оптопарой или по аналоговой токовой петле 4-20 мА..
- Переключение режимов контроля мощности или напряжения входным сигналом в виде замыкающего контакта.
- Исполнение в качестве реле напряжения, тока или мощности с двумя выходами – переключающими контактами реле.
- Гальваническая развязка между цепями: входами измерения напряжений, входами измерения тока, входом питания и выходными цепями.
- Крепление на переднюю панель с задним присоединением выводов.
- Значения активной и реактивной мощности определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
- Возможность измерения напряжения, тока, cos φ и частоты измеряемых величин.
- Наличие режима калибровки, доступного с помощью специального кода.
- Программирование пороговых значений мощности, напряжений и токов.
| Номинальные значения линейных напряжений подаваемых на измерительный вход | 100, 127, 220, 380 В | |
| Номинальные значения токов подаваемых на измерительный вход | 1, 3, 5 А | |
| Диапазон программируемых значений входного тока трансформаторов тока | 1-9999 А стандартные значения (5; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800;1000;1200;1500;2000;3000) А | |
| Основная приведенная погрешность при измерении мощности | 2% | |
| Основная приведенная погрешность при измерении тока, напряжения | 1% | |
| Диапазон напряжений питания: | переменного тока частотой 50 Гц | 85 - 265 В |
| постоянного тока | 60 - 350 В | |
| Потребляемая мощность не более | 2 Вт | |
| Габаритные размеры | 72 x 72 x 97 мм | |
| Размер установочного отверстия | 68 x 68 мм | |
| Высота цифр, | 10 мм | |
| Цвет свечения: | исполнение по умолчанию | красный |
| по требованию заказчика | зеленый, желтый | |
| Электрическая прочность изоляции между цепями: входами измерения напряжения; входами измерения тока; входом питания и выходными цепями, 50 Гц, 1 мин | 2 кВ | |
| Диапазон рабочих температур | -25 ... +55°C | |
| Степень защиты в соответствии с EN 60529/IEC 529: | индикатора | IP40 |
| клеммника | IP20 | |
| Способ монтажа и способ присоединения внешних выводов: | для монтажа на переднюю панель | |
| заднее подсоединение подводящих проводов с помощью клеммников | ||

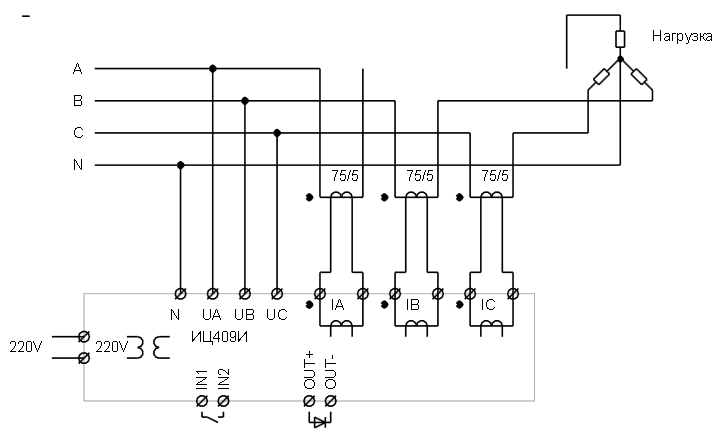

Рис. 1 - Пример схемы подключения индикатора ИЦ409И с трансформаторами тока 75А/5А по схеме с заземленной нейтралью

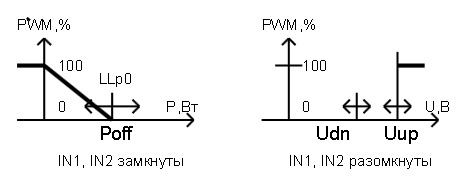

Рис. 2 - Примеры зависимости выходного ШИМ сигнала в режимах измерения мощности (IN1 и IN2 замкнуты) и напряжения (IN1 и IN2 разомкнуты).
При ШИМ = 100%, ток выхода = 0. Значения мощности Poff и напряжений Udn, Uup доступны для программирования. Возможно изменение зависимости выходного сигнала от мощности, тока или напряжения по требованию заказчика.
