HART-Модем (в дальнейшем - модем) предназначен для согласования (связи) персонального компьютера или средств автоматизированных систем управления технологическими процессами и датчиками давления Сапфир-22МПС, преобразователями уровня Сапфир -22МП-Ду и другими устройствами, поддерживающими HART-протокол.
Модем взрывозащищённого исполнения может применяться с датчиками, установленными во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов, паров, горючих жидкостей с воздухом. При этом модем устанавливается во взрывобезопасных помещениях, но со стороны присоединения к датчикам. Модем имеет особо взрывобезопасный уровень, обеспечиваемый видом взрывозащиты по ГОСТ Р 51330.10 «искробезопасная электрическая цепь» (ia) с маркировкой «[Exia] IIC».
По устойчивости к климатическим воздействиям модем соответствует исполнению УХЛ3.1 по ГОСТ 15150, но для работы при температуре окружающего воздуха от 0 до плюс 50 0С и относительной влажности 80 % при температуре 35 °С.
По устойчивости к механическим воздействиям модем имеет виброустойчивое исполнение Р-VI по ГОСТ Р52931.Степень защищенности модема от проникновения пыли и воды IP30 по ГОСТ 14254.
По метрологическим свойствам модем не является средством измерения.
Модем обеспечивает сопряжение стандартного персонального компьютера (IBM PC c COM-портом), имеющего программу «HART-Регулировщик» с преобразователями Сапфир-22МП-ДУ, Сапфир-22МПC, поддерживающим HART-протокол. Модем обеспечивает передачу и приём HART- сигналов на скорости 9600 бод;
Амплитуда HART-сигнала синусоидальной формы с частотой 1200 или 2200 Гц – (0,5+0,1) В;
Входной импеданс модема (HART-вход) не менее 1100 Ом;
Выходной импеданс модема (HART-выход) не более 700 Ом;
Модем обнаруживает HART-сигнал при размахе амплитуды более 120 мВ;
не реагирует на HART сигнал при размахе амплитуды менее 80 мВ.
Модем сохраняет работоспособное состояние, обеспечивает обмен информацией персонального компьютера (ПК) и датчика без сбоев и искажений при воздействии магнитного поля переменного тока частотой 50 Гц, напряжённостью до 400 А/м.
Габаритные размеры модема 100x54x30 мм.
Масса модема не более 0,15 кг.
Конструкция модема представлена на рис. 1.
HART-Модем конструктивно состоит из корпуса, с установленным на нём колодкой клеммной и нуль-модемным разъёмом.
Подсоединение модема к компьютеру осуществляется с помощью удлинителя СОМ-порта DB9F-DB9M. Электрические схемы подсоединения модема к устройствам, поддерживающим HART-протокол, показана на рис. 2.

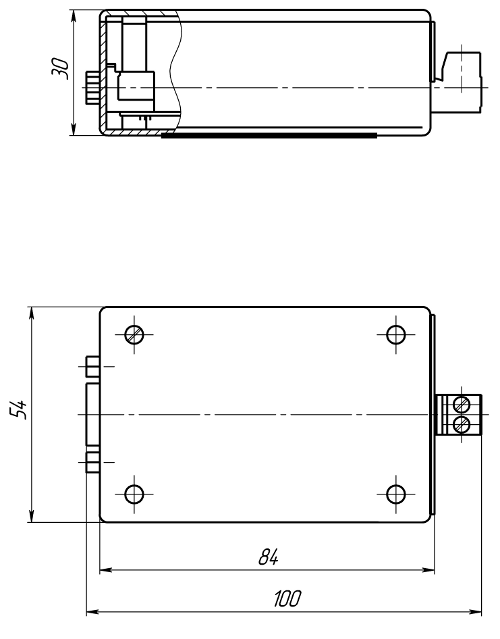

Рис. 1. Габаритные размеры модема
Рис. 2 Схемы электрические подключений
Рис. 2.1 Схема подключения модема, исполнение обычное
Рисунок 2.2 Схема подключения модема, исполнение обычное (вариант)
Рисунок 2.З Схема подключения модема, исполнение Ех
Рисунок 2.4 Схема подключения модема, исполнение Ех (вариант)
Рисунок 2.5 Схема подключения модема, исполнение Ех с барьером искрозащиты
