Преобразователь пневматический разности давлений 13ДД11 предназначен для выдачи информации в виде стандартного пневматического сигнала (20-100 кПа) о перепаде давления, о расходе жидкостей и газов, в системах контроля и управления технологическими процессами со взрывоопасными условиями. Приборы относятся к изделиям ГСП и эксплуатируются совместно со вторичными регистраторами и регуляторами, работающими от стандартного сигнала 20-100 КПа. Преобразователи 13ДД11 широко применяются в химической, нефтеперерабатывающей, нефтехимической промышленности, в энергетике и ряде других отраслей. По устойчивости к механическим воздействиям преобразователь соответствует группе исполнения L3 по ГОСТ Р52931. Степень защиты корпуса IP54 по ГОСТ 14254.
Модель |
Предельно |
Предельный номинальный |
Диаметр мембраны |
Диаметр сильфона |
Пределы допускаемой |
Масса, кг | |
кПа | кПа | ||||||
720 | 16 | 16 25 | 40 | 64 | 28 34 42 | ±1,0; ±0,6 ±1,0; ±0,6 ±1,0; ±0,6 | 6,5 |
63 100 160 | 32 | 28 34 42 | ±1,0 ±1,0; ±0,6 ±1,0; ±0,6 | ||||
250 400 630 | 30 | 42 42 42+28 | ±1,0; ±0,6 ±1,0 ±1,0 | 7,0 | |||
722 | 2,5 | 4 6,3 10 | 100 | 28 34 42 | ±1,0; ±0,6 ±1,0; ±0,6 ±1,0; ±0,6 | 11 | |
728 | 40 | 16 25 | 40 | 64 | 28 34 42 | ±1,0; ±0,6 ±1,0; ±0,6 ±1,0; ±0,6 | 6,5 |
63 100 160 | 32 | 28 34 42 | ±1,0; ±0,6 ±1,0; ±0,6 ±1,0; ±0,6 |
Примечания
1. Преобразователи с g равной ±0,6 поставляются по согласованию с предприятием-изготовителем.
2. Номинальные перепады давления устанавливаются при сообщении минусовой камеры преобразователя с атмосферой и при создании перепада давления путем подачи избыточного давления в плюсовую камеру.
3. Преобразователи имеют регулировку диапазона измерения в пределах диаметра мембраны измерительного блока, путем установки сильфона обратной связи нужного диаметра.
Обозначение | Материал | ||
чувствительного |
остальных деталей, соприкасающихся | уплотнительных прокладок мембранного блока | |
0180 5080 | 36НХТЮ Тантал | Углеродистая сталь | Резина III-Iб-23-НО-68-1 |
0116 2516 2820 2828 5016 | 36НХТЮ 15Х18Н12С4ТЮ 06ХН28МДТ 06ХН28МДТ Тантал | 12Х18Н10Т 12Х18Н10Т 10Х17Н13МДТ 06ХН28МДТ 12Х18Н10Т | Фторопласт 4В ГОСТ 10007-80 |
Примечание - Сплав 36НХТЮ - по ГОСТ 10994
Сплавы 12Х18Н10Т, 15Х18Н12С4ТЮ, 10Х17Н13М2Т, 06ХН28МДТ - по ГОСТ 5632
Углеродистая сталь - по ГОСТ 1050.
Обозначение исполнений по заполнению мембранного блока и допускаемой при этом диапазоне изменения температуры окружающего воздуха указаны в таблице
Обозначение заполнения | Жидкость, заполняющая мембранный блок | Диапазон изменения температуры окружающего воздуха, °С | |
от | до | ||
001 | Полиэтилсилоксановая жидкость ПЭС-2 ГОСТ 13004 | минус 50 | плюс 50 |
минус 50 | плюс 80 | ||
002 | Водоглицериновый раствор (60% воды и 40% глицерина ГОСТ 6823 по массе) | минус 10 | плюс 50 |
минус 10 | плюс 80 |
Измерительный преобразователь разности давления 13ДД11

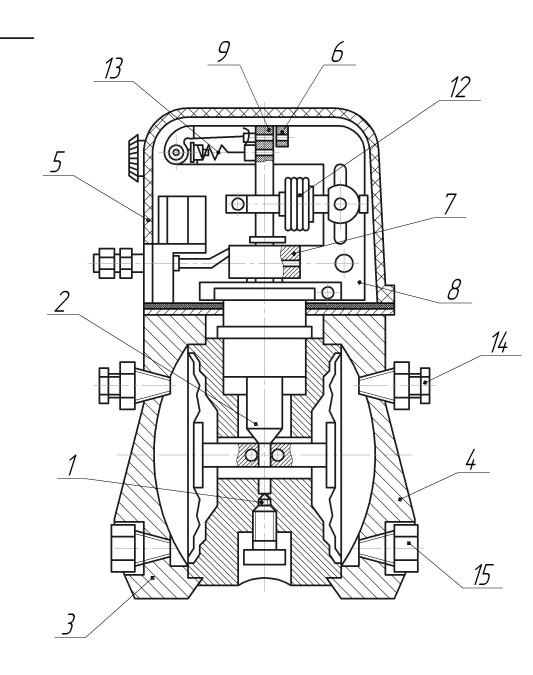

Конструкция
1. элемент чувствительный;
2. рычаг;
3. фланец;
4. фланец;
5. кожух;
6. индикатор рассогласования;
7. винт регулировочный;
8. плата;
9. винт;
10.
11.
12. сильфон обратной связи;
13. пружина;
14. клапан игольчатый;
15. пробка сливная.
Модель | Перепады, кПа | L1 | L2 | L3 | L4 | L5 |
720, 728 | от 16 до 160 | 197 | 30 | 110 | 224 | 110 |
720 | от 250 до 630 | 241 | 154 | |||
722 | от 4 до 10 | 230 | 60 | 144 | 244 | 110 |

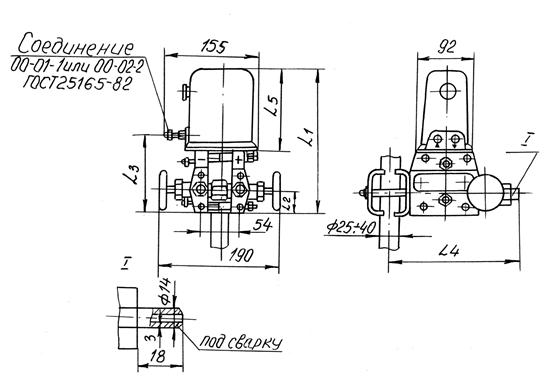

Измерительный преобразователь разности давления 13ДД11.
Модели 720; 722 исполнения 0116; 2516; 2820; 2828; 5030; 5016.
Модель 728 исполнения 0116; 0180; 5016; 5080.
Габаритные, присоединительные и установочные размеры
Модель | Перепады, кПа | L1 | L2 | L3 | L4 | L5 | L6 |
720 | от 16 до 160 | 115 | 30 | 110 | 320 | 290 | 110 |
от 250 до 630 | 154 | ||||||
722 | от 4 до 10 | 145 | 60 | 144 | 350 | 310 | 110 |

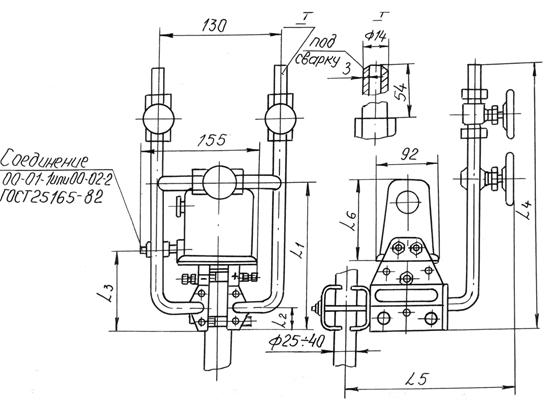

Преобразователь измерительный разности давления 13ДД11.
Модели 720; 722 исполнения 0180; 5080.
Габаритные, присоединительные и установочные размеры.
